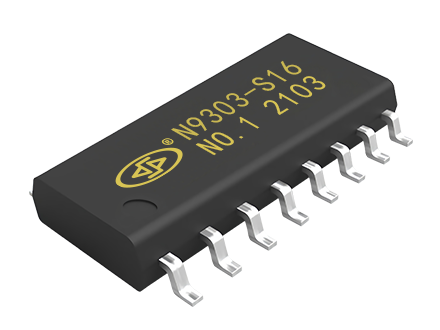

N9300-S16 MP3解码芯片

N930X是一个提供串口的MP3芯片，完美的集成了MP3、WMV 的硬解码芯片。它包括了四种功能型号的MP3芯片，即N9300、N9301、N9302和N9303 MP3芯片，支持TF 卡驱动，支持电脑直接更新spi flash 的内容，支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，音质优美，使用方便，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品，专为自定义语音播放领域开发的低成本解决方案，可以根据不同的功能需要选择对应的型号，是一款精简版的也是性价比非常高的MP3芯片。9300可无缝替换9100芯片，详情可在线咨询客服。

★ 支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48;

★ 24 位DAC 输出，内部采用DSP硬解码，非PWM输出，动态范围支持90dB，信噪比支持85dB

★ 支持FAT16、FAT32文件系统，最大支持32G的TF卡，支持32G的U盘

★ 多种控制模式:UART串口模式、一线串口模式、AD按键控制模式。

★ 广播语插播功能，可以暂停正在播放的背景音乐，支持指定路径下的歌曲播放，支持跨盘符插播，支持插播提前结

★ 指定盘符播放，指定曲目播放

★ 30级音量可调

★  指定路径播放（支持中英文）功能以及文件夹切换功能，指定时间段播放功能；

★  支持立体声输出播放，MP3格式，可以直推0.25W耳机喇叭；

★  支持电脑声卡控制，支持USB mass storage

★  SOP16封装形式，外围简单；

★  宽泛的输入电源范围3.7V--5V输入，内置看门狗复位电路；

★  支持开发定制特殊功能，请联系本公司；

★ 支持红外遥控输入以及外接音频输入功能；

★ 有忙信号输出功能

ADKEY按键控制
          模块我们采用的是AD 按键的方式，取代了传统了矩阵键盘的接法，这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单，模块默认配置1个AD 口，10个按键的阻值分配，如果使用在强电磁干扰或者强感性、容性负载的场合，请参考我们的“注意事项”。
（注意：N9300以及N9301支持一线串口和UART串口功能，不支持ADKEY功能。N9302和N9303支持ADKEY功能，不支持一线串口和UART串口。）

ADKEY按键控制参考图

MCU一线串口控制
        N930X系列MP3芯片支持单片机模拟一线串口控制，该控制方式简单方便，适用于任何单片机。

本文档中一线串口协议分为N930X和N930XA，N930X协议的一线串口加入了睡眠指令等，N930XA则和以前的N910X一线串口协议完全一样。
一线串口时序图
