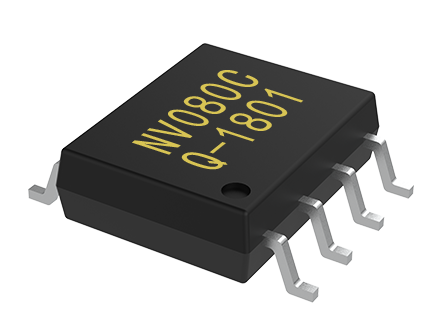

NV080C-S8 低功耗语音芯片

NVC系列语音芯片是支持一组PWM输出口，可以直推0.5w喇叭，内置LVR复位、内阻频率振动器（最大仅+-1%的误差），无需外接电阻，可以和MASK掩膜无缝对接的多种按键触发方式、以及主控MCU一线串口控制方式并且支持220段声音、44100采样率的8脚语音芯片。

★OTP存储格式，生产周期快，最快仅需一天，下单无最小量限制；
★灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；

★简单方便的一线MCU串口以及两线MCU控制方式，用户主控MCU可控制任意段语音的触发播放及停止；
★语音时长20秒、40秒、80秒、180秒；
★内置一组PWM输出器可直推0.5W喇叭，支持13bit的DAC输出，可外接模拟功放；

★支持8级音量调节，支持循环播放等多种功能；
★灵活的放音操作，通过组合可节省语音空间，最多可播放220个语音组合；
★音质优美，性能稳定，物美价廉，静态电流小于2uA；

★内置LVR自复位电路，保证芯片正常工作；
★DIP8，SOP8，SSOP20以及COB多种封装可供选择，使用方便，应用灵活；

★支持4和弦MIDI播放，音质非常优美；

★外围电路简单，仅需一耦合电容；
★工作电压范围：SOP8的2V～4.5V；SSOP20的是2V~5.5V。

★IO口丰富，内置MCU，可以定制各种特殊功能；

备注：

1、语音长度全部基于6K采样率计算的，一般应用中采样率是大鱼8K的，所以语音长度仅作参考；

2、所有个秒数的IC都支持和弦播放；

NVC系列语音芯片具有丰富的控制方式。它分为按键控制模组D9下载站和MCU一线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发。当1口被分配为MCU一线触发时,不能同时作为按键来触发。

①按键控制模组

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms

②端口分配

按键模式-低电平触发

①按键播放

1.电平(按键)可打断
2.电平(按键)不可打断
3.电平(按键)保持可循环

4.电平(按键)保持不循环

上电播放:1.上电播放一次2.上电循环播放

②按键播放

电平可打断:按下按键播放语音,语音正在播放时当再次按下按键将重新开始重新播放。
电平不可打断:按下按键播放语音,语音正在播放时当再次按下按键,语音继续播放
上一段直到完毕,不理会按键操作,只有当语音播放完毕后按键在起作用。
电平保持循环:按键一直按下(电平一直触发),语音将保持循环播放。
电平保持不循环:按键一直按下(电平一直触发),语音播放一次后将停止播放。
上电播放一次:通电后,语音将会播放一次,然后停止。
上电播放循环:通电后,语音将会一直循环播放。
注:管脚123都可接按键,用不到的管脚可以直接悬空。

MCU二线串口触发

MCU二线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

①  端口的分配

②数据与语音的对应关系

可支持223段声音以及命令的发送。语音地址发送和命令发送格式是一样的，发送之间相互独立。

NVC系列语音芯片可适于各种语音提示的场合，如：血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、儿童玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
