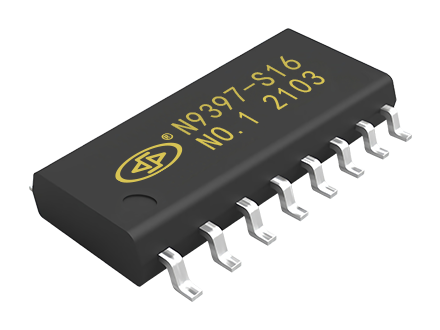

N9396录音芯片

 N9396控制操作模式分别为一段按键录放音模式、一对一模式、标准按键模式、MCU二线串口控制。每个模式都是在出厂前已烧录固定，所以用户使用前请预订好自己所需要的控制操作模式。

一段按键录放音模式

一段录音模式包括一个录音按键和一个放音按键。录音开始前自动擦除存储器内的内容。录音为电平低有效录音，按下录音，松开按键停止录音。录音无时间限制，以容量存储时间为限。存储器录满后会”BEEP”告警。放音为下降沿脉冲触发放音，按键防抖时间为10ms。

一对一录放音模式

一对一录放音包括一个录音按键、8个地址按键；P05为录音放音的切换开关。P05为高电平时，P10—P17为8路放音模式。P05为低电平时，P10—P17为8路录音模式。录音按键为低电平操作，低电平录音，高电平停止录音，存储器录满后会”BEEP”告警。放音为低电平循环放音，高电平停止放音。每段录音无时间限制，以容量存储时间为限。按键防抖时间为10ms。

标准按键模式

标准按键操作模式包括一个录音键、一个当前段语音播放键、一个下一首按键、一个上一首按键、一个音量调节键、一个擦除键。录音键为ON/OFF操作，按一下录音，再按下停止录音，再按录下一段语音，如此循环。可录制220段语音，每段录音无长时间限制，以容量存储时间为限。存储器录满后会告警。录音段数达到大段也会告警。

按下当前段播放键会播放当前段录音内容。下一首以及上一首分别控制上下首录音段切换。音量调节按键调节音量大小，循环切换音量，共4级音量调节，上电默认为大音量。擦除按键短按为当前段录音内容擦除，长按擦除整个存储器所有内容。

MCU二线串口模式

二线串口操作模式主控MCU由两根通信线控制，分别为时钟CLK，数据DATA.，通信端口以及时序如下。

端口分配

MCU二线串口时序图

数据发送前CLK信号预先拉低400us唤醒芯片，然后CLK开始发送，DATA在CLK的上升沿置位，数据从低位开始发送，每一CLK时序大于800uS，小于5ms，每次有效操作码一共保护16bit数据，前8bit为命令COMMAND码，后8位为地址码ADDR码。
